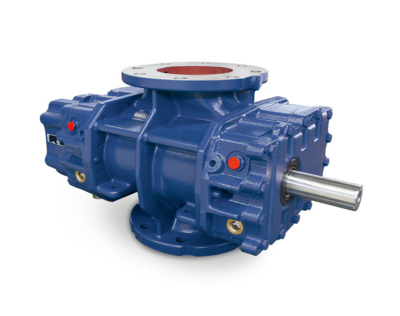

羅茨風機主機（機頭）

概述

無油輸送和壓縮空氣與氣體

強勁的三葉轉子風機機頭，適于設備工程。 適用于眾多應用領域。 根據標準，可選 22 種結構尺寸（GM 3 S 至 GM 1080 L）。

設計亮點

鼓風機配有三葉轉子，且缸體排氣端部分配有兩個鑄入式預進氣通道，可通過脈沖減少功能大程度地降噪。 鼓風機采用加肋式殼體，冷卻方式為風冷。 對于 GM 400 L （含）以下的型號，鼓風機缸體為一體式。 自 GM 430 S 型號起，缸體呈水平方向分割。 對于 GM 80 L （含）以下的型號，鼓風機底部為螺栓式安裝，較大的結構體則為鑄入式。 滑油由濺油潤滑裝置供應。

材料材質

殼體部件（缸體、側板、齒輪箱與殼罩）由 GG-20 材料制成。 軸系為 C 45 N 材料，轉子為 C 45 N 材料（從 GM3 S 型到 GM 80 L 型），軸系與轉子鑄為一體。 GM 90 S 型與 GM 130 L 型活塞與軸系鑄為一體，材料為 EN-GJS-500-7 （GGG50）。 轉子為 EN-GJS-400-15 （GGG40） 材料。 （從 GM 150 S 型到 GM 1080 L 型）螺旋正時齒輪為 16 Mn Cr 5E 齒輪。 如需其他材料，請?zhí)岢鲆蟆?

軸密封件

輸送室由 4 個活塞環迷宮密封件進行密封，各軸端均配有拋油環。 可以根據需求選配 4 個徑向密封環—活塞環迷宮密封件。 驅動軸由徑向密封環密封。 如果驅動軸為氣密設計，可以使用 2 個徑向密封環并配備中間隔油池。

流動方向

自上而下（縱向）

驅動軸的位置

左側（朝向驅動軸），或者驅動軸也可以在右側

驅動裝置

通過自張緊窄 V 型-皮帶傳動進行懸垂驅動，或通過彈性聯軸節或借助齒輪箱進行直接驅動。

技術參數

結構形式:正排量風機

體積流量:30 m3/h 到65000 m3/h

介質:空氣 , 中性氣體

輸送:無油

進氣操作:最大表壓（單位：-500mbar）

壓力操作:最大表壓（單位：1000mbar）

應用

AERZEN 正排量風機頭適用于很多行業。

AERZEN 正排量風機（羅茨型設計）如今已發展為高級標準生產機械，其設計可調整適應多種應用。

以下僅為 Aerzen 鼓風機眾多應用的部分示例：

應用領域

水處理與污水處理

散裝材料氣力輸送

曝氣

濾池反沖洗

氣體輸送

除氣

除塵

真空生產

沼氣處理

空氣分離站

等等

行業

污水處理

化學與工藝技術

發電站

水泥石灰工業

食品業

造紙業

等等
